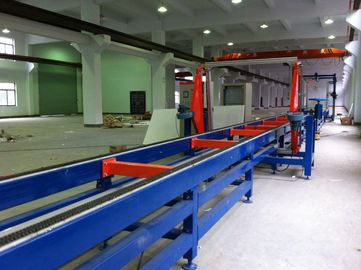

Οριζόντια συνεχής EPS τέμνουσα μηχανή PLC, EPS γραμμή παραγωγής 4M
Επιλογή:
1. Αυτόματο σύστημα θέσης καλωδίων
2. Αυτόματο ανακύκλωσης σύστημα απώλειας
Εφαρμογή:
Μακροχρόνια EPS συνεχής κοπή φραγμών
Πλεονέκτημα:
Περιγραφή:
Ολόκληρη η τέμνουσα γραμμή είναι αποτελούμενη ως εξής:
1. Ένα Tilter (1) 2000mm μήκος, πλάτος 800mm
2. Ένα μήκος μεταφορέων (2) 8000mm αλυσίδων, πλάτος 800mm για τη φόρτωση φραγμών και κεντραρίσματος διαδικασίες
EPS πίνακας. Είναι οδηγημένος από μια μηχανή εναλλασσόμενου ρεύματος SIEMENS που οδηγημένος από έναν αναστροφέα SIEMENS.
3. Ένας οριζόντιος τέμνων σταθμός (3) για την οριζόντια κοπή. Χρησιμοποιείται για να κόψει το φραγμό αφρού ζητούμενος
πάχος. Εγκαθίσταται στο οριζόντιους τέμνοντες πλαίσιο και το χρόνο με τα ελατήρια. Η τέμνουσα τάση μπορεί να είναι
ρυθμισμένος για να πάρει την καλύτερη τέμνουσα θερμοκρασία για τη διαφορετική πυκνότητα αφρού.
4. Ένας κάθετος τέμνων σταθμός (5) για την κάθετη κοπή. Μπορεί να κόψει τους EPS πίνακες για να είναι διαφορετικό πλάτος και
τακτοποίηση δύο πλευρών.
5. Ένα μήκος μεταφορέων κυλίνδρων (6) 2000mm, πλάτος 800mm για το απόθεμα φραγμών.
6. Ένας κάτω τέμνων σταθμός (7) για να κόψει EPS στο ζητούμενο μήκος. Ένας μετασχηματιστής 10kVA είναι χρήση για να θερμάνει
καλώδια. Η τέμνουσα τάση μπορεί να ρυθμιστεί για να πάρει την καλύτερη τέμνουσα θερμοκρασία για τη διαφορετική πυκνότητα αφρού.
Έχει το μήκος 4500mm, πλάτος 800mm μεταφορέων κυλίνδρων (8) επίσης.
7. Ένα μήκος μεταφορέων κυλίνδρων (9) 4000mm, πλάτος 1300mm για την παραγωγή φραγμών.
Προδιαγραφή:
Πρότυπο | 4m | |
Σύστημα ελέγχου | PLC | |
Μέγιστος EPS φραγμός | L4000*W1300*H1000mm | |
Μέγιστος αριθμός καλωδίων |
Οριζόντιος τέμνων σταθμός |
40pcs |
Κάθετος τέμνων σταθμός | 15pcs | |
Κάτω από τον τέμνοντα σταθμό | 20pcs | |
Ελάχιστη τέμνουσα απόσταση |
Οριζόντιος |
8mm |
Κάτω από την κοπή |
400mm |
|
Τέμνουσα ταχύτητα |
0~3m/min (διευθετήσιμος) |
|
Ηλεκτρικές απαιτήσεις |
380V, 50Hz, 3phases |
|
Εγκατεστημένη δύναμη |
24kw |
|
Γενική διάσταση |
L20500*W2500*H2950 χιλ. |
|
Βάρος |
3280kgs |
Τελειωμένος - προϊόντα:
